Khớp Nối Mềm GR75 Loại 10 Cánh

THÔNG SỐ KÍCH THƯỚC KHỚP NỐI MỀM GR75:

– Kích thước đường kính ngoài OD = 160mm

– Kích thước đường kính ngoài ED = 92mm

– Kích thước đường kính trong ID = 80mm

– Chiều cao H = 30mm

– Số lượng cánh = 10 cánh

– Màu sắc: Đỏ

– Mã sản phẩm: GR75

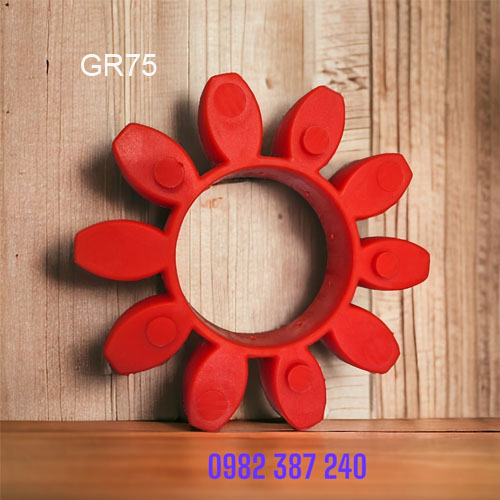

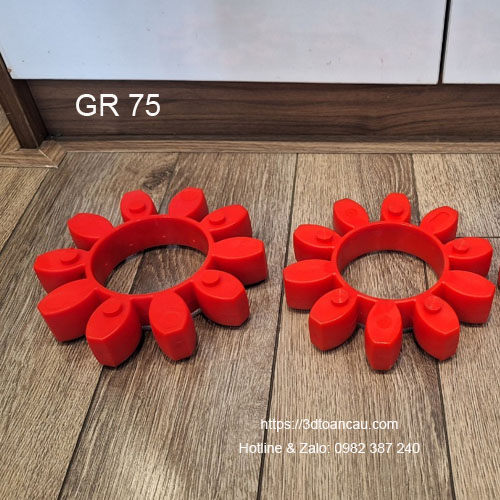

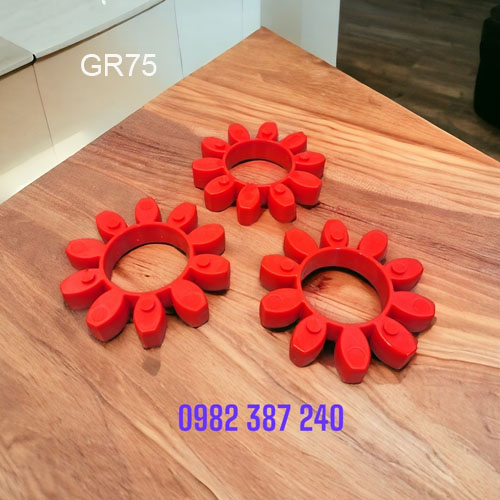

HÌNH ẢNH KHỚP NỐI MỀM GR75 HIỆN 3D TOÀN CẦU CUNG CẤP:

Ngoài khớp nối mềm GR75, chúng tôi còn cung cấp nhiều loại kích cỡ thông số khác. Chi tiết các loại khớp nối mềm chúng tôi cung cấp như dưới đây:

Thông số các loại khớp nối mềm hiện 3D Toàn Cầu cung cấp

Ngoài khớp nối mềm GR75, chúng tôi cũng cung cấp các bộ Hub (Rotex) bao ngoài nếu bộ Hub (Rotex) cũ của bạn bị hỏng. Dưới đây là hình ảnh cả bộ Hub hiện 3D Toàn Cầu cung cấp:

ƯU ĐIỂM CỦA KHỚP NỐI MỀM GR75

🔹 Giảm rung và chống sốc: Giúp máy nén khí hoạt động mượt mà, giảm áp lực lên vòng bi và trục.
🔹 Bù sai lệch trục: Hỗ trợ hiệu quả trong trường hợp trục motor và trục máy nén khí không đồng tâm hoàn toàn.
🔹 Dễ dàng lắp đặt: Thiết kế đơn giản, không cần sử dụng các công cụ đặc biệt khi lắp ráp.
🔹 Độ bền cao: Vật liệu cao su đàn hồi kết hợp thép hợp kim giúp tăng tuổi thọ sản phẩm.
🔹 Hạn chế bảo trì: Giảm áp lực lên hệ thống truyền động, giúp máy nén khí ít gặp sự cố hơn.

HƯỚNG DẪN LẮP ĐẶT KHỚP NỐI MỀM GR75

Để đảm bảo khớp nối hoạt động tốt và bền bỉ, cần thực hiện lắp đặt đúng kỹ thuật theo các bước sau:

🔧 Bước 1: Kiểm tra trục và khớp nối

• Xác định đường kính trục của motor và máy nén khí để chọn đúng loại khớp nối mềm GR75 có lỗ lắp phù hợp.
• Kiểm tra độ sạch của trục và mặt tiếp xúc của khớp nối. Nếu có bụi bẩn hoặc gỉ sét, cần vệ sinh sạch bằng dầu chống gỉ hoặc khăn khô.

🔧 Bước 2: Căn chỉnh trục máy nén khí và motor

• Căn chỉnh trục motor điện và trục máy nén khí sao cho độ lệch tâm nhỏ nhất (tốt nhất ≤ 0.05 mm).
• Dùng thước đo hoặc đồng hồ so để kiểm tra độ đồng trục trước khi lắp khớp nối.

🔧 Bước 3: Lắp đặt khớp nối mềm GR75

• Đặt khớp nối mềm vào hai trục của máy nén khí và motor.
• Chèn lưỡi cao su vào giữa hai đầu kim loại sao cho các lỗ chốt ăn khớp hoàn toàn.
• Siết chặt bulong hoặc khóa chặt khớp nối bằng hệ thống vít khóa trục (nếu có).

🔧 Bước 4: Kiểm tra và hiệu chỉnh

• Sau khi lắp đặt, quay nhẹ trục bằng tay để kiểm tra xem khớp nối có bị kẹt hay không.
• Khởi động máy nén khí ở tốc độ thấp để kiểm tra độ rung, nếu có tiếng ồn bất thường thì cần điều chỉnh lại.
• Nếu hệ thống chạy ổn định, tăng dần tốc độ để kiểm tra hoạt động của khớp nối.

LƯU Ý KHI SỬ DỤNG VÀ BẢO TRÌ KHỚP NỐI MỀM GR75

🔸 Không để dầu nhớt hoặc hóa chất ăn mòn tiếp xúc với phần cao su để tránh lão hóa nhanh.
🔸 Định kỳ kiểm tra độ mòn của cao su đàn hồi, nếu phát hiện dấu hiệu nứt gãy hoặc lỏng lẻo, cần thay thế sớm để tránh ảnh hưởng đến hệ thống truyền động.
🔸 Đảm bảo bôi trơn ổ trục máy nén khí đúng cách để tránh tình trạng rung lắc quá mức gây hư hỏng khớp nối.
🔸 Căn chỉnh trục máy chính xác khi lắp đặt, vì sai lệch trục lớn có thể làm giảm tuổi thọ của khớp nối.
